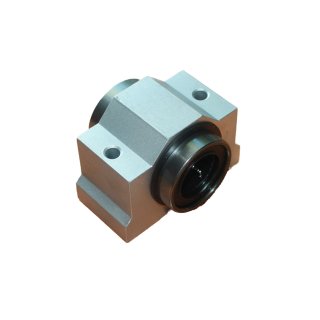

Linearkugellagereinheiten mit
geschlossenem
Linearkugellager
für Wellen
mit 10 mm Durchmesser
Werkstoff:
Stranggepresstes Aluminiumgehäuse
Anwendungsbereich
Diese Linearlagereinheiten bestehen aus
einem stranggepreßten
Aluminiumgehäuse mit einem
geschlossenen Linearlager.
Wellenführungen,
Rollenlagerungen, Aufnahmeschlitten, CNC, ..
| Typ |
DM |
Abmessungen |
|
|
|
|
|
|
|
|
|
Masse |
|
|
h |
E |
W |
L |
F |
G |
T |
B |
C |
K |
S1 |
S2 |
l |
(kg) |
| SMA8S |
8 |
11 |
17 |
34 |
16 |
22 |
18 |
6 |
24 |
7,8 |
5 |
M4 |
3,4 |
8 |
0,1 |
| SMA10S |
10 |
13 |
20 |
40 |
20 |
26 |
21 |
8 |
28 |
10 |
6 |
M5 |
4,3 |
12 |
0,1 |
| SMA12S |
12 |
15 |
21 |
42 |
21 |
28 |
24 |
8 |
31 |
11 |
5,8 |
M5 |
4,3 |
12 |
0,1 |
| SMA16S |
16 |
19 |
25 |
50 |
24 |
39 |
33 |
9 |
36 |
12 |
7 |
M5 |
4,3 |
12 |
0,1 |
| SMA20S |
20 |
21 |
27 |
54 |
28 |
41 |
35 |
11 |
40 |
14 |
7 |
M6 |
5,2 |
12 |
0,1 |
| SMA25S |
25 |
26 |
38 |
76 |
38 |
52 |
42 |
12 |
54 |
19 |
11 |
M8 |
7 |
18 |
0,3 |
| SMA30S |
30 |
30 |
39 |
78 |
42 |
60 |
49 |
15 |
58 |
21 |
10 |
M8 |
7 |
18 |
0,4 |
| SMA35S |
35 |
34 |
45 |
90 |
46 |
68 |
54 |
18 |
70 |
23 |
10 |
M8 |
7 |
18 |
0,6 |
| SMA40S |
40 |
40 |
51 |
102 |
57 |
78 |
62 |
20 |
80 |
28 |
11 |
M10 |
8,7 |
25 |
1 |
