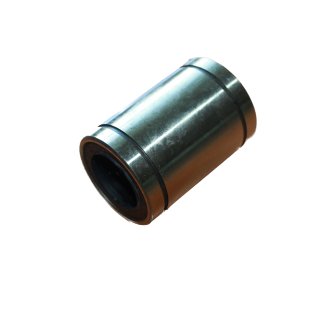

Geschlossenes Linearkugellager
für Wellen mit 12 mm Durchmesser
Anwendungsbereich
Diese Linearlagereinheiten bestehen aus einem geschlossenen Linearlager.
Wellenführungen, Rollenlagerungen, Aufnahmeschlitten, CNC, ..
| Typ |
Innendurchm. |
Außendurchm. |
Länge |
Sicherungsnuten |
Tragzahl |
| |
dr |
Tol. |
D |
Tol. |
L |
Tol. |
B |
Tol. |
D1 |
W |
Dyn. |
Stat. |
| c(N) |
co(N) |
| LME3 |
3 |
0,008 |
7 |
0 |
10 |
0 |
|
|
|
|
70 |
110 |
| LME4 |
4 |
0 |
8 |
-0,009 |
12 |
-0,12 |
|
|
|
|
90 |
130 |
| LME5 |
5 |
|
12 |
|
22 |
0 |
14,5 |
0 |
12 |
1,1 |
210 |
270 |
| LME8 |
8 |
|
16 |
|
25 |
-0,2 |
16,5 |
-0 |
15 |
1,1 |
270 |
410 |
| LME10 |
10 |
|
19 |
|
29 |
|
22 |
|
18 |
1,3 |
380 |
470 |
| LME12 |
12 |
|
22 |
|
32 |
|
22,9 |
|
21 |
1,3 |
520 |
790 |
| LME16 |
16 |
0,009 |
26 |
|
36 |
|
24,9 |
|
25 |
1,3 |
590 |
910 |
| LME20 |
20 |
-0,001 |
32 |
0 |
45 |
|
31,5 |
|
30 |
1,6 |
880 |
1400 |
| LME25 |
25 |
0,011 |
40 |
-0,011 |
58 |
0 |
44,1 |
0 |
38 |
1,85 |
1000 |
1600 |
| LME30 |
30 |
-0,001 |
47 |
|
68 |
-0,3 |
52,1 |
-0 |
45 |
2,15 |
1600 |
2800 |
| LME40 |
40 |
0,013 |
62 |
0 |
80 |
|
60,6 |
|
59 |
2,15 |
2200 |
4000 |
| -0,002 |
-0,013 |
|
|
