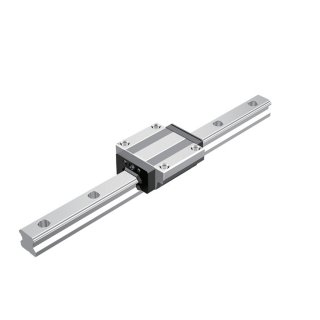

THK Führungswagen HSV15LR1SS – Stahlschlitten
Der THK Führungswagen HSV15LR1SS ist ein hochwertiger Linearführungswagen in langer, schmaler Bauform (LR-Typ) für 15 mm Präzisions-Linearführungen und eignet sich ideal für CNC-Maschinen, Automatisierungstechnik, Portalachsen, Präzisionsanlagen, Laseranlagen sowie industrielle Positionieranwendungen. Durch die lange R-Ausführung (LR = Long R Type) bietet der Führungswagen eine höhere Tragfähigkeit, verbesserte Lastverteilung und höhere Kippsteifigkeit als kompakte Schmalwagen. Gleichzeitig bleibt die schmale Bauform erhalten, wodurch sich der Wagen besonders für Anwendungen mit begrenztem Bauraum eignet.
Der HSV15LR1SS arbeitet mit einem präzisen Kugelumlaufsystem (Ball Guide) und sorgt für ruhigen Lauf, geringe Reibung sowie hohe Positioniergenauigkeit. Die robuste Stahlkonstruktion gewährleistet eine lange Lebensdauer auch bei industriellem Dauerbetrieb. Die Dichtungsausführung „1SS“ schützt zuverlässig vor Staub, Schmutz und Verunreinigungen und erhöht die Betriebssicherheit in CNC- und Produktionsumgebungen.
Die lange Bauform des LR-Typs bietet gegenüber kurzen Standardwagen eine größere Auflagefläche und höhere Momentaufnahme, wodurch sich der Führungswagen ideal für präzise Achsbewegungen, schwere Lasten und vibrationsarme Bewegungsabläufe eignet. Kompatibel ist der Führungswagen mit THK HSV15 / HSR15 Führungsschienen.
Technische Daten
-
Modell: HSV15LR1SS
-
Hersteller: THK
-
THK Original Artikelnummer: 201C15622000000
-
Baugröße: 15 mm Linearführung
-
Bauform: LR = lange, schmale Ausführung (Langwagen)
-
Typ: R-Typ / Schmalwagen
-
Bauhöhe (M): 24 mm
-
Breite (W): 34 mm
-
Länge (L): ca. 64,4 mm
-
Gewinde: M4
-
Dichtungsausführung: 1SS (End- und Seitendichtungen)
-
Material: Stahl / Stahlschlitten
-
Gewicht: ca. 0,18 kg
-
Kompatibel mit: THK HSV15 / HSR15 Führungsschienen
-
Dynamische Tragzahl (C): ca. 14,2 kN
-
Statische Tragzahl (C0): ca. 24,2 kN
Vorteile des THK HSV15LR1SS
✔ Lange Ausführung für höhere Tragfähigkeit
✔ Schmale Bauform für beengte Einbauräume
✔ Sehr hohe Präzision und Wiederholgenauigkeit
✔ Ruhiger Lauf durch Kugelumlaufsystem
✔ Robuste Industriequalität von THK
✔ Geringe Reibung und hohe Lebensdauer
✔ Ideal für CNC- und Automatisierungsanwendungen
