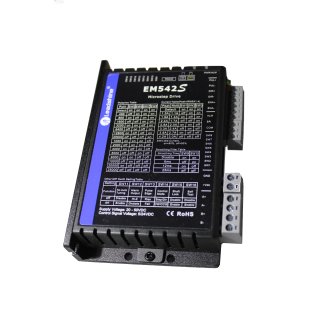

Schrittmotor-Endstufe EM542S – Digitale Endstufe für präzise Schrittmotorsteuerung
Die EM542S Schrittmotor-Endstufe ist eine hochwertige digitale Steuerung für 2-Phasen-Schrittmotoren und eignet sich ideal für CNC-Fräsen, Laseranlagen, 3D-Drucker, Automatisierungstechnik sowie Positioniersysteme. Dank moderner digitaler Signalverarbeitung und intelligenter Stromregelung sorgt die EM542S für einen besonders ruhigen Motorlauf, hohe Präzision und reduzierte Vibrationen.
Die Endstufe unterstützt Versorgungsspannungen von 20 bis 50 Volt DC und liefert einen Motorstrom von 0,5 bis 4,2 Ampere, wodurch sie optimal für viele NEMA 17, NEMA 23 und kleinere NEMA 24 Schrittmotoren geeignet ist. Durch die integrierte Anti-Resonanz-Technologie werden störende Schwingungen minimiert, was zu einem leiseren Betrieb und einer verbesserten Positioniergenauigkeit führt.
Über praktische DIP-Schalter lassen sich Stromstärke und Mikroschrittauflösung einfach einstellen. Die EM542S unterstützt zahlreiche Schrittauflösungen für besonders feine Bewegungen und präzise Positionierungen. Zudem reduziert die automatische Stromabsenkung im Stillstand die Motorerwärmung und spart Energie.
Die Steuerung erfolgt über standardisierte Step/Dir-Signale (PUL/DIR) und ist kompatibel mit vielen gängigen CNC-Steuerungen wie Mach3, Mach4, LinuxCNC, PlanetCNC, DDCSV sowie GRBL-basierten Systemen.
Technische Daten
- Versorgungsspannung: 20–50 V DC
- Motorstrom: 0,5–4,2 A
- Für 2-Phasen bipolare Schrittmotoren
- Einstellbare Mikroschritte für hohe Präzision
- Maximale Pulsfrequenz: bis 200 kHz
- Unterstützt 5 V und 24 V Eingangssignale
- Schutzfunktionen gegen Überspannung und Überstrom
- Kompakte Bauform für einfache Integration
Vorteile der EM542S
✔ Ruhiger und vibrationsarmer Motorlauf
✔ Hohe Positioniergenauigkeit
✔ Weniger Motorerwärmung durch intelligente Stromregelung
✔ Ideal für CNC-Maschinen und Automatisierungsanwendungen
✔ Einfache Einstellung per DIP-Schalter
✔ Hohe Kompatibilität mit gängigen Steuerungen
Datenblatt
