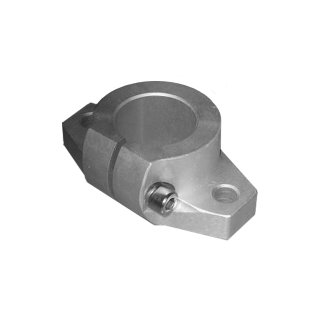

Wellenbock SHF für 50 mm Welle
Beschreibung
Präszisions-Wellenbock SHCF für 50 mm Welle
Anwendungsbereich
Wellenböcke sind praktische und robuste Maschinenelemente, die dazu dienen die Führungswellen der Linearkugellager auf einfache Weise an den jeweiligen Maschinenteilen zu befestigen.Sie ermöglichen maßgenaue vor allem aber kostengünstige Konstruktionen.
Wellenführungen, Rollenlagerungen, Aufnahmeschlitten, CNC, ...
Maßangaben:
| Model | DM | W | L | T | F | G | B | S | S1 | S2 | kg |
| SHCF16 | 16 | 50 | 16 | 8 | 31 | 28 | 40 | 5.5 | M4 | M5 | 0.03 |
| SHCF20 | 20 | 60 | 20 | 8 | 37 | 34 | 48 | 7 | M5 | M6 | 0.04 |
| SHCF25 | 25 | 70 | 25 | 10 | 42 | 40 | 56 | 7 | M5 | M6 | 0.06 |
| SHCF30 | 30 | 80 | 30 | 12 | 50 | 46 | 64 | 9 | M6 | M8 | 0.11 |
alle Maßangaben in mm.
Alle Maße und alle lieferbaren Größen finden Sie in unserem Datenblatt:
