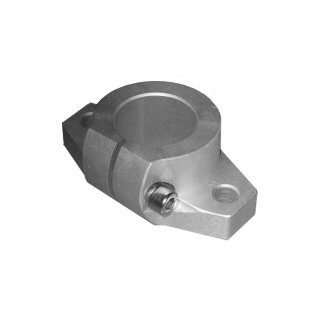

Wellenbock SHF für 30 mm Welle
Beschreibung
Präszisions-Wellenbock SHCF für 30 mm Welle
Anwendungsbereich
Wellenböcke sind praktische und robuste Maschinenelemente, die
dazu dienen die Führungswellen der Linearkugellager auf einfache Weise an den
jeweiligen Maschinenteilen zu befestigen.Sie ermöglichen maßgenaue vor allem
aber kostengünstige Konstruktionen.
Wellenführungen, Rollenlagerungen,
Aufnahmeschlitten, CNC, ...
Maßangaben:
| Model | DM | W | L | T | F | G | B | S | S1 | S2 | kg |
| SHCF16 | 16 | 50 | 16 | 8 | 31 | 28 | 40 | 5.5 | M4 | M5 | 0.03 |
| SHCF20 | 20 | 60 | 20 | 8 | 37 | 34 | 48 | 7 | M5 | M6 | 0.04 |
| SHCF25 | 25 | 70 | 25 | 10 | 42 | 40 | 56 | 7 | M5 | M6 | 0.06 |
| SHCF30 | 30 | 80 | 30 | 12 | 50 | 46 | 64 | 9 | M6 | M8 | 0.11 |
alle Maßangaben in mm.
Alle Maße und alle lieferbaren Größen finden Sie in unserem Datenblatt:
