Tröpfchenschmierung MDE-P2

Artikelnummer: 54831
Kategorie: Dynacut
Hersteller: Dynacut

726,07 €

inkl. 19% USt. , zzgl.

Muss bestellt werden. Ab Bestellung lieferbar in 5 Tagen.
Lieferzeit: 7 - 8 Werktage (DE - Ausland abweichend)

Stk.

Beschreibung
Bewertungen
Downloads (1)

DYNACUT Minimalmengenschmierung MDE-P

senkt Kosten
spart Schmierstoff
verbessert die Qualität
erhöht Werkzeugstandzeiten
besonders für CNC Graviermaschinen geeignet

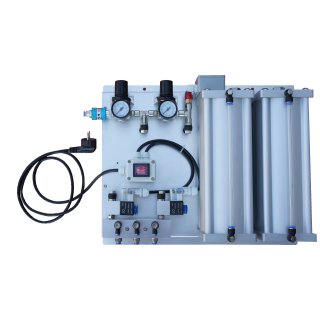

Unser DYNACUT Schmiersystem MDE-P ist die professionelle Version unseres MDE Systems. Bei diesem System kommen Aluminiumbehälter mit einem Inhalt von bis zu 4 Liter Kühlflüssigkeit zur Anwendung. Ebenfalls können bis zu 3 koaxiale Sprühdüse für nebelfreien Kühlmittelauftrag angeschlossen werden. Bei diesem System steht der Kühlmittelbehälter über ein Druckregelventil unter einem Druck zwischen 0,3 bis 1,5 Bar je nach Viskosität des Kühlmittels. Dadurch wird erreicht, dass nach dem Einschalten der Druckluftversorgung der Schmierstoff und die Blasluft mit unterschiedlichen Drücken getrennt voneinander bis zum Düsenaustritt geleitet werden und dort feinste Kühlmitteltröpfchen in den Luftstrom an der Düsenspitze gedrückt werden. Das Volumen des Luftstroms an der Düsenspitze und damit auch der Druck werden durch ein einstellbares Nadelventil an der Düseneinheit eingestellt. Die Zufuhr des Kühlmediums wird ebenfalls mit einem Nadelventil an der Düseneinheit eingestellt. Bei richtiger Einstellung arbeitet das System absolut nebelfrei.

Das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt bei diesem System elektrisch über Magnetventile. Das Schmiersystem kann somit automatisiert werden, d.h. über eine CNC Steuerung ein- und ausgeschaltet werden.

Das System ist zudem mit einer optischen und elektrischen Füllstandsüberwachung ausgerüstet.

Der große Vorteil einer Tröpfchenkühlung ist, dass die feinen Mikrotropfen so schwer sind, dass sie sich nicht in die Umgebungsluft im gesamten Raum verteilen. Ein weiterer Vorteil ist, dass der Luftstrom mit den eingebetteten Tröpfchen gezielt auf das Werkzeug und Werkstück ausgerichtet werden kann und man somit kaum Overspray (Kühlmittelverlust) hat.

Durch den niedrigen Luftdruck wird ebenfalls wesentlich weniger Druckluft benötigt. Für die Druckluftversorgung reicht ein kleiner Kompressor.

Dieses System kann mit allen gängigen Kühlmedien die für die Minimalmengenschmierungen geeignet sind betrieben werden. Unterschiedliche Viskositäten ist kein Problem.

Unser Kühlsystem lässt sich an allen gängigen Bohr- Dreh- Fräs- und Sägemaschinen einsetzen. Besonders eignet es sich für die Aluminiumbearbeitung und zum Kühlen auf CNC gesteuerten Graviermaschinen.

Dieses System ist in zwei Ausführungen mit einem und mit zwei Behältern erhältlich.

An unserem System MDE-P können je nach Anwendungsfall verschiedene Düse angeschlossen werden.

Sie finden diese unter dem Punkt "Zubehör".
