THK Führungswagen SHS45LC1SS - Stahlschlitten
Das Produkt kann vom Artikelbild abweichen.

Artikelnummer: 80027

Die SHS besitzt die gleichen Abmessungen wie die HSR, der De-facto-Standard der vollkugeligen Linearführung, und ist aufgrund der gleichen Tragzahl in alle Hauptrichtungen für jede Einbaulage geeignet.
Die Kugelreihen sind in einem Kontaktwinkel von 45° angeordnet. Daher kann dieses Modell Kräfte aus allen Richtungen gleich aufnehmen.

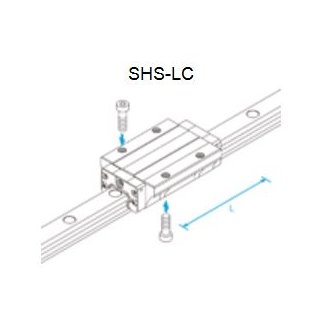

Der Wagentyp SHS-C hat vier Gewindebohrungen, über die er sowohl von oben als auch von unten montiert werden kann. Der Führungswagen LC weist den gleichen Querschnitt wie der Typ SHS-C auf, jedoch die Gesamtlänge des Führungswagens (L) und die Tragzahlen sind höher.

Hauptanwendungen:
  • Bearbeitungszentrum
  • NC-Drehmaschine
  • Bohrmaschine
  • Erodiermaschine
  • Transportsystem

Kategorie: SHS-LC

264,00 €

inkl. 20% USt., zzgl. Versand (Standard)

sofort verfügbar
Stk.

Beschreibung

SHS45LC1SS-Wagen



Höhe M 60
Breite W 120
Länge L 174
Dynamische Tragzahl C 100
Statische Tragzahl C0 166

Datenblatt zum Linearwagen
Versandgewicht: 4,19 Kg
Artikelgewicht: 4,19 Kg

Bewertungen (0)

Durchschnittliche Artikelbewertung

Geben Sie die erste Bewertung für diesen Artikel ab und helfen Sie Anderen bei der Kaufenscheidung:

PDF

Datenblatt - Produktübersicht SHS

PDF
Datenblatt - Produktübersicht SHS
