THK Führungswagen SHS20V1SSC1 - Stahlschlitten

Artikelnummer: 80036

Die SHS besitzt die gleichen Abmessungen wie die HSR, der De-facto-Standard der vollkugeligen Linearführung, und ist aufgrund der gleichen Tragzahl in alle Hauptrichtungen für jede Einbaulage geeignet.
Die Kugelreihen sind in einem Kontaktwinkel von 45° angeordnet. Daher kann dieses Modell Kräfte aus allen Richtungen gleich aufnehmen.

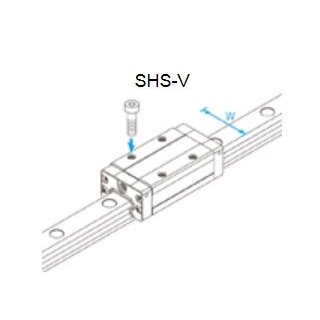

Der Wagentyp SHS-V ist ein Schmalwagen-Typ mit vier Sackloch-Gewindebohrungen und geeignet für beengte Einbauverhältnisse.

Hauptanwendungen:
  • Bearbeitungszentrum
  • NC-Drehmaschine
  • Bohrmaschine
  • Erodiermaschine
  • Transportsystem

Kategorie: SHS-V

118,80 €

inkl. 20% USt., zzgl. Versand (Standard)

Muss bestellt werden. Ab Bestellung lieferbereit in 14 Tagen.
Stk.

Beschreibung

SHS20V1SSC1-Wagen



Höhe M 30
Breite W 44
Länge L 79
Dynamische Tragzahl C 22,3
Statische Tragzahl C0 38,4

Datenblatt zum Linearwagen
Versandgewicht: 0,35 Kg
Artikelgewicht: 0,35 Kg
