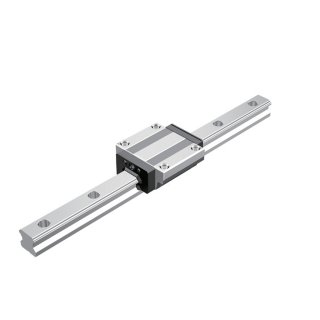

THK Führungswagen HSV15LC1SS – Stahlschlitten
Der THK Führungswagen HSV15LC1SS ist ein hochwertiger Linearführungswagen in langer Bauform (LC-Typ) für 15 mm Präzisions-Linearführungen und eignet sich ideal für CNC-Maschinen, Automatisierungstechnik, Portalachsen, Präzisionsanlagen, Laseranlagen sowie industrielle Positionieranwendungen. Durch die verlängerte Bauform bietet der Wagen eine höhere Tragfähigkeit, bessere Lastverteilung und höhere Kippsteifigkeit als kompakte Varianten und ist besonders für präzise Bewegungsaufgaben mit hohen Anforderungen an Stabilität und Wiederholgenauigkeit ausgelegt. Die LC-Version (Long Carriage) besitzt eine größere Auflagefläche und höhere Belastbarkeit gegenüber Standardwagen.
Der HSV15LC1SS arbeitet mit einem präzisen Kugelumlaufsystem (Ball Guide) und sorgt für ruhigen Lauf, geringe Reibung sowie hohe Positioniergenauigkeit. Die robuste Stahlkonstruktion gewährleistet eine lange Lebensdauer auch bei industriellem Dauerbetrieb. Die Dichtungsausführung „1SS“ schützt den Führungswagen zuverlässig vor Staub, Schmutz und Verunreinigungen und verbessert die Betriebssicherheit in CNC- und Produktionsumgebungen.
Die lange Bauform des HSV15LC1SS bietet gegenüber der Standardausführung eine höhere dynamische und statische Belastbarkeit, wodurch sich der Wagen besonders für schwere Achsen, präzise Maschinenbewegungen und industrielle CNC-Anwendungen eignet. Kompatibel ist der Führungswagen mit THK HSV15 / HSR15 Führungsschienen.
Technische Daten
-
Modell: HSV15LC1SS
-
Hersteller: THK
-
THK Original Artikelnummer: 201C15222000000
-
Baugröße: 15 mm Linearführung
-
Bauform: LC = lange Ausführung (Langwagen)
-
Typ: C-Typ / Flanschwagen
-
Bauhöhe (M): 24 mm
-
Breite (W): 47 mm
-
Länge (L): ca. 79,4 mm
-
Befestigungsmaß (B × C): 38 × 30 mm
-
Gewinde: M5
-
Dichtungsausführung: 1SS (End- und Seitendichtungen)
-
Material: Stahl / Stahlschlitten
-
Gewicht: ca. 0,21 kg
-
Kompatibel mit: THK HSV15 / HSR15 Führungsschienen
-
Dynamische Tragzahl (C): ca. 14,2 kN
-
Statische Tragzahl (C0): ca. 22,9 kN
Vorteile des THK HSV15LC1SS
✔ Lange Ausführung für höhere Tragfähigkeit und Steifigkeit
✔ Sehr hohe Präzision und Wiederholgenauigkeit
✔ Ruhiger Lauf durch Kugelumlaufsystem
✔ Robuste Industriequalität von THK
✔ Geringe Reibung und hohe Lebensdauer
✔ Ideal für CNC- und Automatisierungsanwendungen
✔ Kompatibel mit 15-mm THK Linearführungen
