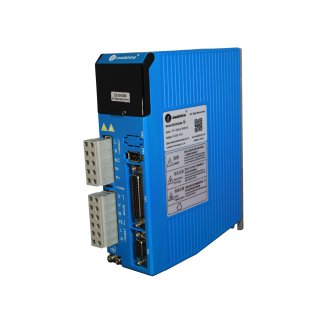

Leadshine ES-DH2306 – High-Voltage Closed-Loop Endstufe für 230V
Die Leadshine ES-DH2306 ist eine Hochvolt-Schrittmotor-Endstufe, die die Vorteile von Schritt- und Servomotoren in einem System vereint. Als Teil der bewährten „Easy Servo“-Serie arbeitet sie in einem geschlossenen Regelkreis (Closed Loop). Dadurch werden Schrittverluste vollständig eliminiert und Ihre Maschine erreicht maximale Prozesssicherheit. Ein entscheidender Vorteil: Die Endstufe wird direkt mit 230V Wechselspannung betrieben, was den Einsatz großer Netzteile im Schaltschrank überflüssig macht.
Maximale Präzision ohne Schrittverluste
Durch die kontinuierliche Positionsrückmeldung über den Encoder des Motors korrigiert die ES-DH2306 Abweichungen in Echtzeit. Das System bietet das hohe Haltemoment eines Schrittmotors, agiert aber mit der Intelligenz eines Servos. Ein „Hunting“ (Einschwingverhalten) oder Übertreffen der Zielposition wird effektiv verhindert, was zu extrem sauberen Oberflächenergebnissen führt.
Hohe Dynamik und effizienter Betrieb
Im Vergleich zu herkömmlichen Systemen ermöglicht die ES-DH2306 ein deutlich höheres Drehmoment im oberen Drehzahlbereich. Da der Strom lastabhängig geregelt wird, bleibt der Motor bei geringer Beanspruchung deutlich kühler. Dies verlängert die Lebensdauer Ihrer Hardware und senkt den Energieverbrauch spürbar.
Highlights auf einen Blick:
-
Closed-Loop-Technik: Keine Schrittverluste dank permanenter Positionsüberwachung.
-
Direktanschluss 230V AC: Direkte Speisung aus dem Stromnetz spart Platz und Kosten für externe Netzteile.
-
Enormes Drehmoment: Speziell optimiert für große NEMA 34 und NEMA 42 Motoren.
-
Flüsterleiser Lauf: Minimale Resonanzen und Geräuschentwicklung durch moderne DSP-Algorithmen.
-
Diagnose-Display: Integriertes LED-Panel zur schnellen Konfiguration und Fehleranalyse direkt am Gerät.
-
Hohe Sicherheit: Alarmausgang bei Positionsfehlern schützt die Maschine vor Kollisionen.
Technische Daten:
-
Eingangsspannung: 150 – 230V AC (alternativ 212 – 325V DC).
-
Ausgangsstrom: Flexibel einstellbar von 0,5 bis 6,0 A (Peak).
-
Schrittfrequenz: Eingangssignale bis zu 200 kHz (optional bis 500 kHz).
-
Schutzfunktionen: Umfassender Schutz gegen Überstrom, Überspannung und Schleppfehler.
- Gehäuse: Robustes Industriedesign mit hocheffektiver Wärmeableitung.
