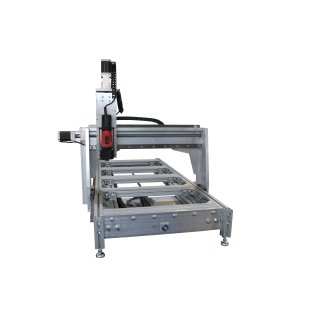

SM 2006 PRO - vormontiert - Arbeitsbereich 2000 x 600 x 200

Artikelnummer: 52683

Kategorie: Komplett-Fräse

Spindeln

ab 6.941,00 €

inkl. 20% USt., zzgl. Versand (Standard)

sofort verfügbar
Stk.


Beschreibung

CNC Portalfräsmaschine SM 2006 - vormontiert


Technische Daten:

Aufspannfläche (X Y):

2300 x 850 mm

Verfahrwege (X Y Z):

2000 mm x 610 mm x 200 mm

Positioniergenauigkeit

abhängig von der verwendeten Spindelart, bei Trapezgewindespindel ±0.02/300mm

Programmierbare Auflösung

0.0025 mm

Wiederholgenauigkeit

0.02 bis 0.03 mm

Umkehrspiel

Softwaremäßig einstellbar auf 0,000 mm

Verfahrgeschwindigkeit:

Eilgang mit Trapezgewindespindeln bis  2500 mm/min
mit Kugelumlaufspindeln bis 6000 mm/min

Spindeln:

1 x Kugelgewindespindel 25 x 5 und

2 x Kugelumlaufspindel 16 x 5 oder 1 x Trapezgewindespindel 20 x 4 und 2 x Trapezgewindespindel 16x4

Führungen:

je 2 Stk. Profilschienenführungen für alle 3 Achsen

Durchlasshöhe:

200 mm

Fräsmotoraufnahme:

Ø 43 mm (optional 80 mm oder auf Anfrage auf andere Durchmesser möglich)

Gesamtmaße inkl. Motoren (LxBxH)

2500 mm x 1000  mm x 900 mm

Gewicht:

komplett ca. 90 kg.

optionale T-Nutenplatte:

20 oder 30 mm stark, T-Nuten 8 mm breit zur leichten Aufnahme und Befestigung des Werkstückes
alternativ ist auch eine Befestigung einer PE500-Platte zur Werkstückspannung möglich

Antrieb:

3 Stück Schrittmotoren mit einem Haltemoment von 3,0 Nm











Lieferumfang:





Die CNC-Fräsmaschine wird vormontiert geliefert.



Inkl. aller notwendigen Kabel / Schleppketten

Inkl. aller Spindel (Kugelgewinde / Trapezgewindespindel)

Inkl. aller notwendigen Führungen



Sie müssen nur die Steuerung, die separat angeboten wird, anschließen, oder  ihre vorhandene Steuerung verwenden.

Nicht im Lieferumfang enthalten:

die Frässpindel
die elektronische Steuerung
die T-Nutenplatte



Aufgrund der großen Nachfrage beträgt die Lieferzeit derzeit ca. 6 Wochen ab Auftragseingang bzw. ab Klärung aller Details.









Versandgewicht: 90,00 Kg
Artikelgewicht: 90,00 Kg
