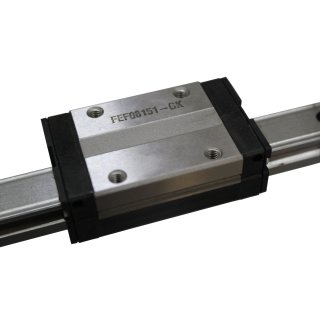

THK Führungswagen HSV15R – Stahlschlitten / Linearwagen Kompakttyp
Der THK Führungswagen HSV15R ist ein hochwertiger Stahlschlitten für Profilschienenführungen und eignet sich ideal für CNC-Fräsen, Automatisierungstechnik, Maschinenbau, 3D-Drucker, Laseranlagen sowie präzise Positioniersysteme. Der kompakte Führungswagen überzeugt durch hohe Steifigkeit, präzise Linearbewegungen und lange Lebensdauer, selbst bei hohen Belastungen.
Der HSV15R ist die schmale Kompaktversion der THK-Linearführung und eignet sich besonders für Anwendungen mit begrenztem Bauraum. Dank der vier Kugelumlaufbahnen mit 45° Kontaktwinkel bietet der Führungswagen eine gleichmäßige Lastaufnahme in radialer, gegenradialer und seitlicher Richtung und kann flexibel in unterschiedlichen Einbaulagen eingesetzt werden.
Die integrierten Kugelumlaufsysteme sorgen für leichtgängige, präzise und verschleißarme Bewegungen. Durch das Selbsteinstellungsvermögen werden kleine Montageungenauigkeiten kompensiert, wodurch eine konstant hohe Laufgenauigkeit gewährleistet wird. Zusätzlich kann der Führungswagen vorgespannt werden, um Steifigkeit und Präzision weiter zu erhöhen.
Original THK Artikelnummer
THK Original Artikelnummer: 201C15522000000
Technische Daten
- Modell: THK HSV15R
- Bauart: Kompakter Stahlschlitten / Linearwagen
- Passend für: THK HSV15 Führungsschienen
- Breite: 34 mm
- Höhe: 28 mm
- Länge: 56,6 mm
- Befestigungsgewinde: M4
- Kugelumlauf-System für präzise Linearbewegungen
- Hohe Tragfähigkeit bei kompakter Bauform
- Gleichmäßige Lastaufnahme in allen Hauptrichtungen
- Selbsteinstellungsvermögen für präzisen Lauf
- Geeignet für CNC-Maschinen, Automatisierung und Präzisionsanwendungen
Vorteile des THK HSV15R
✔ Hohe Präzision und Laufruhe
✔ Kompakte Bauform für wenig Bauraum
✔ Hohe Steifigkeit und Tragfähigkeit
✔ Geringer Verschleiß durch Kugelumlaufsystem
✔ Lange Lebensdauer und wartungsarmer Betrieb
✔ Ideal für CNC-Fräsen, Linearachsen und Automatisierungstechnik
Datenblatt Linearwagen HSR
