Linear Bushings LME for 16 mm Shaft
Description

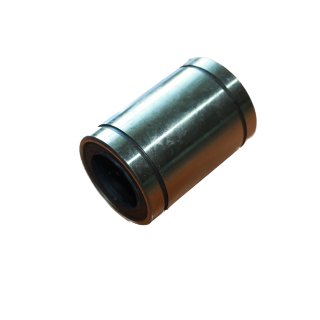

Enclosed linear ball bearing For shafts with 16 mm diameter Application area Guide rails, roller bearings, CNC,..
These linear bearing units consist of an enclosed linear bearing.
| Type | Innerdiameter | Outerdiameter | Length | Locking groove | Load rating | |||||||
| dr | Tol. | D | Tol. | L | Tol. | B | Tol. | D1 | W | Dyn. | Stat. | |
| c(N) | co(N) | |||||||||||
| LME3 | 3 | 0,008 | 7 | 0 | 10 | 0 | 70 | 110 | ||||
| LME4 | 4 | 0 | 8 | -0,009 | 12 | -0,12 | 90 | 130 | ||||
| LME5 | 5 | 12 | 22 | 0 | 14,5 | 0 | 12 | 1,1 | 210 | 270 | ||
| LME8 | 8 | 16 | 25 | -0,2 | 16,5 | -0 | 15 | 1,1 | 270 | 410 | ||
| LME10 | 10 | 19 | 29 | 22 | 18 | 1,3 | 380 | 470 | ||||
| LME12 | 12 | 22 | 32 | 22,9 | 21 | 1,3 | 520 | 790 | ||||
| LME16 | 16 | 0,009 | 26 | 36 | 24,9 | 25 | 1,3 | 590 | 910 | |||
| LME20 | 20 | -0,001 | 32 | 0 | 45 | 31,5 | 30 | 1,6 | 880 | 1400 | ||
| LME25 | 25 | 0,011 | 40 | -0,011 | 58 | 0 | 44,1 | 0 | 38 | 1,85 | 1000 | 1600 |
| LME30 | 30 | -0,001 | 47 | 68 | -0,3 | 52,1 | -0 | 45 | 2,15 | 1600 | 2800 | |
| LME40 | 40 | 0,013 | 62 | 0 | 80 | 60,6 | 59 | 2,15 | 2200 | 4000 | ||
| Shipping weight: | 0,10 Kg |
| Product weight: | 0,10 Kg |
